Шымкент аграрлық колледжінің
Э-161 тобының оқушысы: Нартан Дәулетқали
Жетекші: Айтмырзаев Тоғысбай



Металлдарды құю технолгиясы

- Материалдардан бұйым жасаудың негізгі тәсілдерінің бірі – құю өндірісі.
- Металлдарды құю процесі деп арнаулы пештерде балқытып жасалатын бұйымның пішініне сәйкес арнаый қалыпқа құйып бөлшекті алуды айтады.
- Құюдың бірнеше тәсілдері бар.

Құю өндірісінде қолданылатын материалдарға қойылатын талаптар

- Сұйықтай аққыштық – балқыған күйінде қалыптың ең жіңішке жерлерін толтыра алу қабілеті.
- Болмашы шөккіштік – сұйық күйден қатты күйге көшкенде көлемінің мейлінше аз өзгеруі.
- Газ сіңіргіштік – сұйық күйіндегі металлдардың газдарды нашар ерітетін қабілеті.
- Металлдардың біркелкілдігі.
- Балқу темпаратурасының төмендігі.

Құйма өндірісінің кезеңдері.

- Модельдер мен өзектерге сәйкес жәшіктер жасау.
- Модельдер бойынша құйма қалыптарын жасау.
- Металлды балқыту және қалыптарға құю.
- Құймаларды қалыптан алу.
- Құймаларды тұқырту және тазалау.
- Қажетті термиялық және механикалық өңдеуді жүргізу.

Модельді және өзекті жасау.

- Модель – болашақ бөлшектің сыртқы пішіні мен өлшемінберетін және қалыптан оңай алынатын макет.
- Өзекше – болашақ бөлшектің ішкі қуыстарының пішіні мен өлшемін беретін макет.

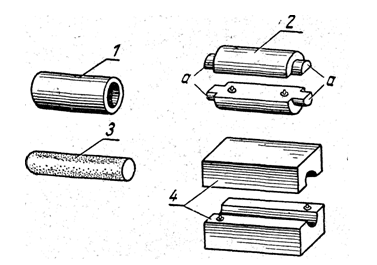

1 – бөлшек, 2 – модель, 3 – өзекше, 4 – өзекшенің қалыбы.

Қалып жасау процесі

- Қалып жасау процесі әртүрлі тәсілдермен жүргізіледі. Қарапайым және ірі бөлшектер қалыптау цехының еденінде жасала береді.

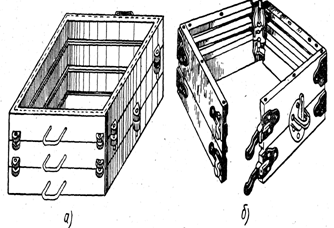

- Опока қалып жасауға арналған жәшіктер. Олардың саны бөлшектің күрделілігіне қарай біреу немесе бірнеше болуы мүмкін.

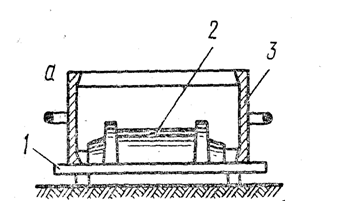

Модельдің бір жартысын 2 және опоканың бір бөлігін 3 тегіс плитаға 1 орналастырады.

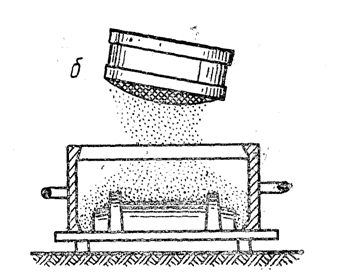

Модельдің бетін ажыратқыш ұнтақтармен себелейді.

Опоканы қалып жасау қоспасымен толтырады.

Опокадағы қалып жасау қоспасын нығыздайды.

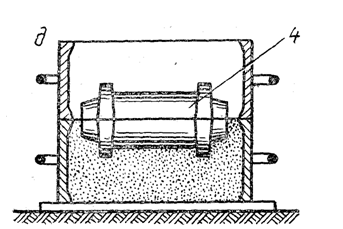

Дайын болған опоканың бір бөлігін аударып, модельдің екінші жартысын 4 және опоканың екінші бөлігін орналастырады.

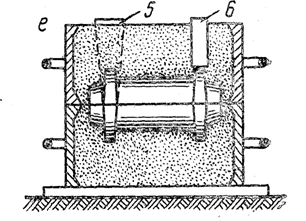

Сұйық металлды құю тесігін және газдардың шығар аузын жасау.

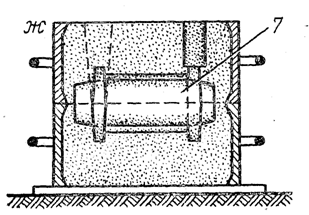

Опокаларды жинастыру және сұйық металлды құю.

Дайын бөлшекті қалыптан шығару, тазалау және қажетті механикалық өңдеулерді жүргізу.
